Воздушный классификатор

Воздушные классификаторы идеально подходят для мелкого порошка керамики, абразива, стекла, минералов и полимеров. Если вы не уверены, подходит ли вам ваш конкретный корм, вот некоторые свойства материала, которые необходимо учитывать.

Хорошие кандидаты:

Плотные материалы

Твердые материалы

Круглый / сферический материал

Свободно перемещаемые материалы

Хорошо распределенные материалы в воздухе

Принцип работы

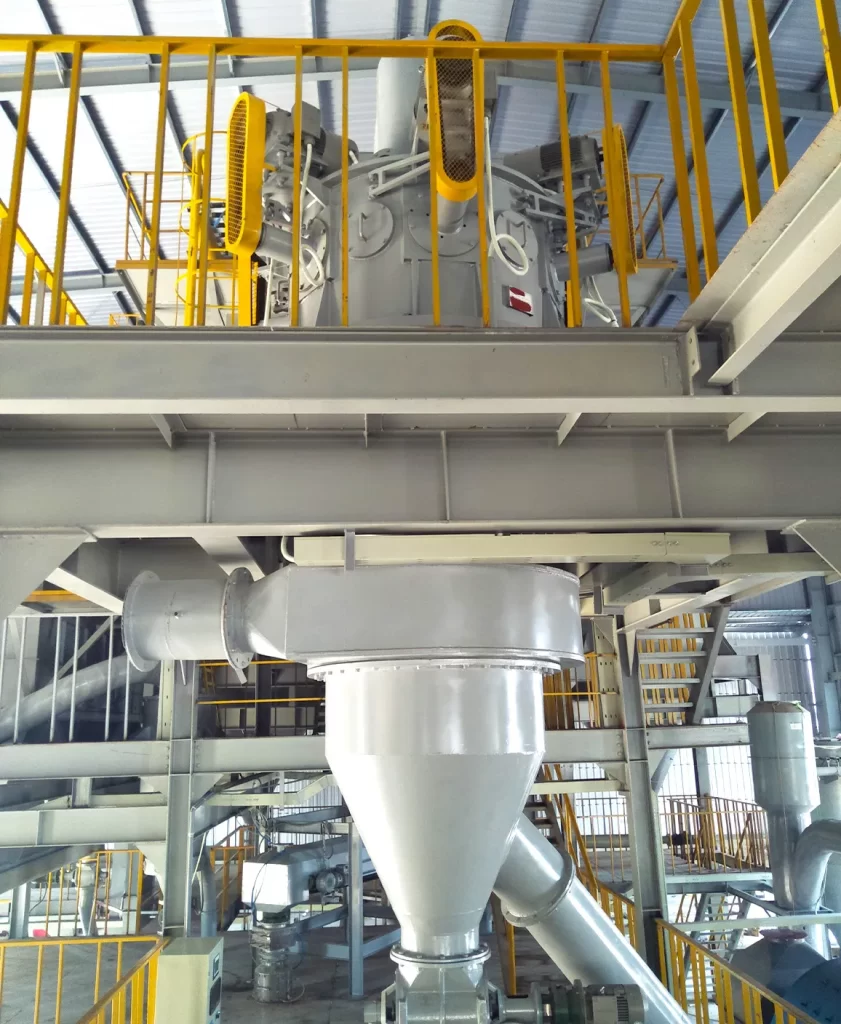

Под действием вентилятора материал перемещается с высокой скоростью от нижнего входа в классификатор с восходящим потоком воздуха в область классификации. Под действием мощной центробежной силы, создаваемой высокоскоростной вращающейся ступенчатой турбиной, материал отделяется, а мелкие частицы, отвечающие требованиям к размеру частиц, попадают в циклонный сепаратор или пылеуловитель через зазор лопастей ступенчатого колеса для сбора. Скорость некоторых мелких частиц, захваченных крупными частицами, исчезает после удара о стенку, а затем уменьшается вдоль стенки цилиндра до вторичного выхода воздуха. Благодаря сильной промывке вторичным ветром, мелкие частицы отделяются, мелкие частицы поднимаются до вторичной классификации в зоне классификации, а грубые частицы падают до выбросов в устье.

Особенности и преимущества

Воздушный классификатор представляет собой процесс разделения мелких частиц с использованием реакции центробежных сил и аэродинамического сопротивления. Воздушные классификаторы могут точно, предсказуемо и эффективно классифицировать частицы по массе, получая таким образом долю в крупном и мелком частицах.

Разнообразие ротора классификации доступны, и выход может быть регулирован; скорость колеса контролируется инвертором, размер частиц может быть регулирован свободно. Классифицирующее колесо может быть изготовлено из керамических материалов, без загрязнения металлом, соответствующего требованиям материалов высокой чистоты.
Маление в закрытой системе, мало пыли, низкий уровень шума в чистом и экологически чистом процессе.
В сочетании с шаричной мельницей, столовой роликовой мельницей и мельницей Рэймонда для формирования закрытой циркуляции.
Опциональная взрывоопасная конструкция, также может быть модернизирована в систему циркуляции азота для удовлетворения потребностей в обработке воспламеняющихся и взрывоопасных оксидных материалов.

Технические параметры

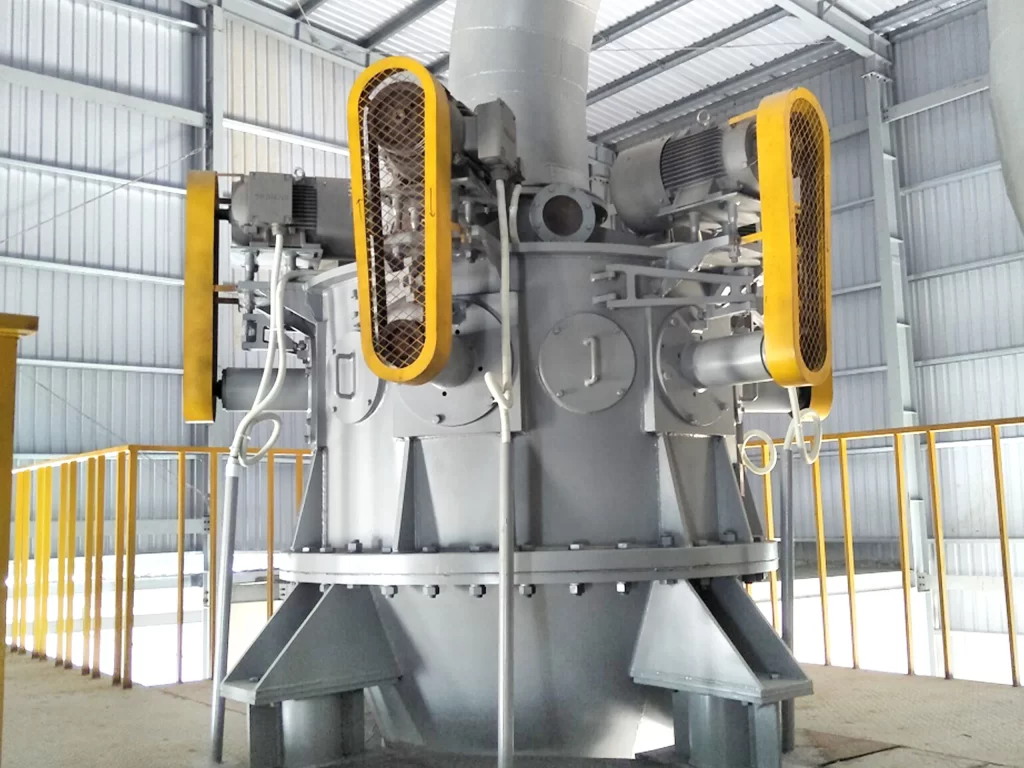

Горизонтальный многороторный воздушный классификатор HTS технические параметры

МОДЕЛЬ	200/4	315/3	315/4	315/6	400/6	500/3	500/4	500/6	630/6
Размер частиц ( D97µm )	3-120	3-150	3-150	3-150	4-150	5-150	5-150	5-150	6-150
Эффективность классификации ( n )	60-80%	60-80%	60-80%	60-80%	60-80%	60-80%	60-80%	60-80%	60-80%
Мотор классификатора ( kw )	5.5/7.5 x 4	15/18.5 x 3	15/18.5 x 4	15/18.5 x 6	18.5/22 x 6	22/30 x 3	22/30 x 4	22/30 x 6	30/45 x 6
Объем воздуха (m³/h)	4800	10500	14000	21000	33600	26400	35200	52800	84000

Технические параметры горизонтального однороторного классификатора воздуха HTS

МОДЕЛЬ	70	100	140	200	260	315	400	500	630	750	1000
Размер частиц (D97μm)	5–100	3–100	3–120	3–120	3–150	3–150	4–150	5–150	6–150	6–150	15–150
Эффективность классификации(η)	60-80%	60-80%	60-80%	60-80%	60-80%	60-80%	60-80%	60-80%	60-80%	60-80%	60-80%
Мотор классификатора (kw)	2.2	3	4	7.5	11	16/18.5	18.5/22	22/80	30/45	37/65	45/75
Объем воздуха (m³/h)	150	300	600	1020	2000	3500	5600	8800	14000	20000	35000

Технические параметры вертикального однороторного классификатора воздуха ITC

MODEL	ITC-S2	ITC-SI	ITC-1	ITC-2	ITC-3	ITC-4	ITC-5	ITC-6	ITC-7	ITC-8	ITC-9
Размер частиц(D97μm)	5-100	6-150	6-150	8-150	8-150	10-150	15-150	20-150	25-150	25-150	30-150
Эффективность классификации (η)	60-90%	60-90%	60-90%	60-90%	60-90%	60-90%	60-90%	60-90%	60-93%	60-90%	60-90%
Мотор классификатора (kw)	4	7.5	11	15	22	37	37-45	45	55	75	110
Объем воздуха (m³/h)	1200	2700	3900	6000	11000	17000	30000	43000	77000	120000	150000
